Béton romain : le mortier antique qui se répare tout seul depuis 2000 ans

Le Panthéon de Rome porte toujours la plus grande coupole en béton non armé jamais construite, près de 1800 ans après son achèvement. Le Colisée, le Pont du Gard et les aqueducs romains tiennent debout depuis des siècles, quand nos ouvrages en béton armé montrent des signes de faiblesse en quelques décennies. Ce paradoxe a un nom : l'opus caementicium, ce que l'on appelle communément le béton romain, un matériau dont la composition et le secret de fabrication ont longtemps intrigué chercheurs et ingénieurs avant d'être en partie percés.

Qu'est-ce que le béton romain exactement ?

Le terme "béton romain" désigne ce que les Romains appelaient l'opus caementicium, une technique de construction apparue dès le IIe siècle avant notre ère et qui s'est généralisée à partir du règne d'Auguste. Contrairement à une idée répandue, il ne s'agit pas d'un simple "ciment romain" : le ciment désigne le liant en poudre, tandis que le béton est le matériau final obtenu en mélangeant ce liant avec de l'eau et des granulats. Les Romains parlaient d'ailleurs de caementa pour désigner les moellons, fragments de tuiles ou pierres cassées qui composaient le cœur de leurs murs.

Une distinction terminologique qui compte

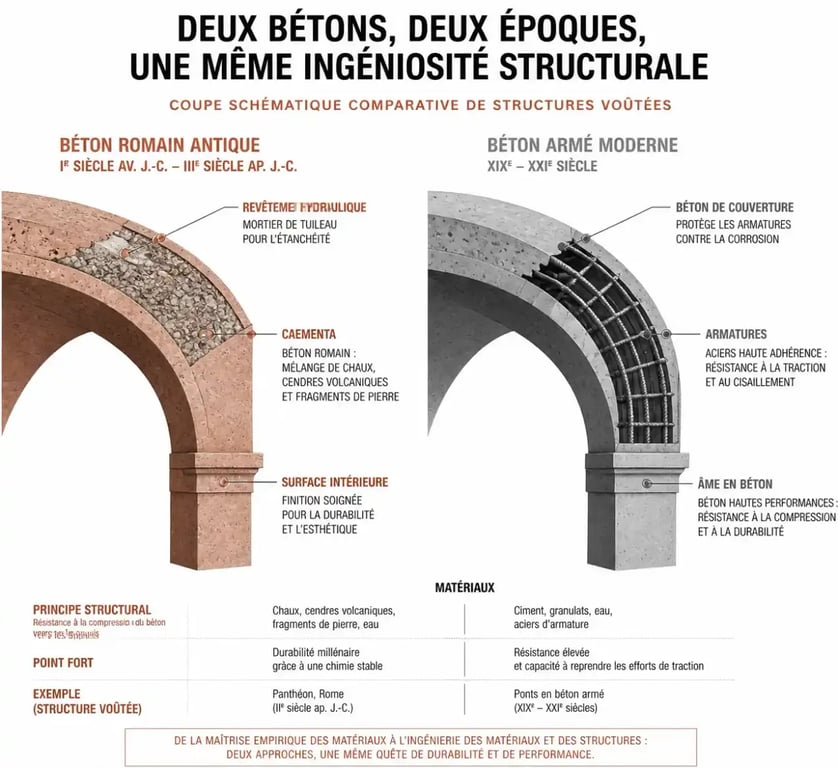

Beaucoup confondent béton romain et ciment romain, alors que ce sont deux réalités différentes. Le ciment romain, tel qu'on l'entend aujourd'hui dans le vocabulaire du bâtiment, renvoie plutôt à une famille de liants hydrauliques naturels développée bien plus tard, au XIXe siècle, en s'inspirant justement des propriétés du mortier antique. Le béton romain, lui, est le matériau composite complet utilisé par les bâtisseurs de l'Antiquité, avec sa structure en parements et noyau : un coffrage extérieur en petits blocs de pierre ou de brique, rempli d'un noyau coulé de mortier et de caementa, un peu à la manière d'un pisé perdu qui reste en place après séchage.

Composition et fabrication : le rôle central de la pouzzolane

La recette de base repose sur trois ingrédients : chaux, pouzzolane et eau. La chaux vive était obtenue en calcinant du calcaire à très haute température, entre 900 et 1200°C, avant d'être éteinte au contact de l'eau. La pouzzolane, elle, est une cendre volcanique tirée de la région de Pouzzoles, près de Naples, qui donne son nom au matériau. Cette roche réagit chimiquement avec la chaux pour former un composé insoluble dans l'eau, ce qui explique pourquoi les jetées et les ports romains ont pu résister à l'immersion permanente en mer, là où un mortier de chaux classique se serait dissous.

La technique du mélange à chaud

Longtemps, on a pensé que les Romains mélangeaient d'abord la chaux avec de l'eau avant d'y ajouter la pouzzolane, comme on le ferait aujourd'hui. Des analyses plus récentes suggèrent plutôt qu'ils utilisaient de la chaux vive directement, mélangée à sec avec la pouzzolane puis hydratée en une seule étape à haute température, une technique dite de mélange à chaud ou hot mixing. Ce procédé accélère la prise du matériau et modifie sa structure interne de façon décisive, comme on va le voir. Les Romains ajoutaient parfois des fibres naturelles, poils d'animaux ou fibres végétales, pour apporter un peu de souplesse à un matériau par ailleurs assez rigide.

Une couleur qui trahit son origine

Le béton romain affiche souvent une teinte rosée à rougeâtre, due à la teneur en fer de la pouzzolane volcanique employée. Cette caractéristique visuelle, encore observable sur de nombreux vestiges, permet aux archéologues d'identifier facilement des structures d'origine romaine même lorsque le reste du bâti a disparu.

Un mur en béton moderne s'affaiblit dès sa mise en service. Le béton romain, lui, semble avoir trouvé un équilibre qui se maintient de lui-même, année après année, sans maintenance ni surveillance active. C'est cette capacité à durer sans entretien qui distingue l'ouvrage antique de l'ouvrage contemporain.

Le secret de sa longévité : un matériau qui se répare lui-même

Pendant longtemps, la résistance du béton romain a été attribuée uniquement à la réaction chimique entre chaux et pouzzolane. Des travaux de recherche menés par des équipes du MIT, publiés dans la revue Science Advances, ont mis en évidence un mécanisme supplémentaire, resté invisible jusque-là : la présence de petits amas blancs dans le mortier antique, appelés clastes de chaux, longtemps considérés comme des défauts de fabrication ou un signe de négligence des maçons romains.

Comment fonctionnent les clastes de chaux

Les chercheurs, sous la direction d'Admir Masic, ont montré que ces clastes résultent précisément de la technique du mélange à chaud évoquée plus haut : en utilisant de la chaux vive plutôt que de la chaux déjà éteinte, les artisans romains créaient, volontairement ou non, des grumeaux de calcium qui restent réactifs à l'intérieur du mortier durci. Lorsqu'une fissure apparaît dans la structure, l'eau qui s'y infiltre entre en contact avec ces clastes de chaux et déclenche une nouvelle réaction chimique, formant une solution riche en calcium qui recristallise sous forme de carbonate de calcium et vient combler la fissure. Dans les expériences menées en laboratoire, ce processus de rebouchage a été observé en seulement deux semaines, un résultat qui a confirmé l'hypothèse d'une autoréparation active du matériau et non d'une simple robustesse passive.

Un matériau qui se renforce avec le temps

Cette découverte explique un phénomène qui avait aussi été noté sur des échantillons de béton romain immergés : plutôt que de se dégrader, certains blocs voient leur résistance mécanique augmenter avec les années, à mesure que de nouveaux minéraux se forment au contact de l'eau de mer. C'est l'inverse exact de ce qui se produit avec le béton armé moderne, où l'eau qui s'infiltre finit par corroder les armatures métalliques et fait éclater le matériau de l'intérieur.

Le Panthéon, le Colisée et les aqueducs, toujours debout

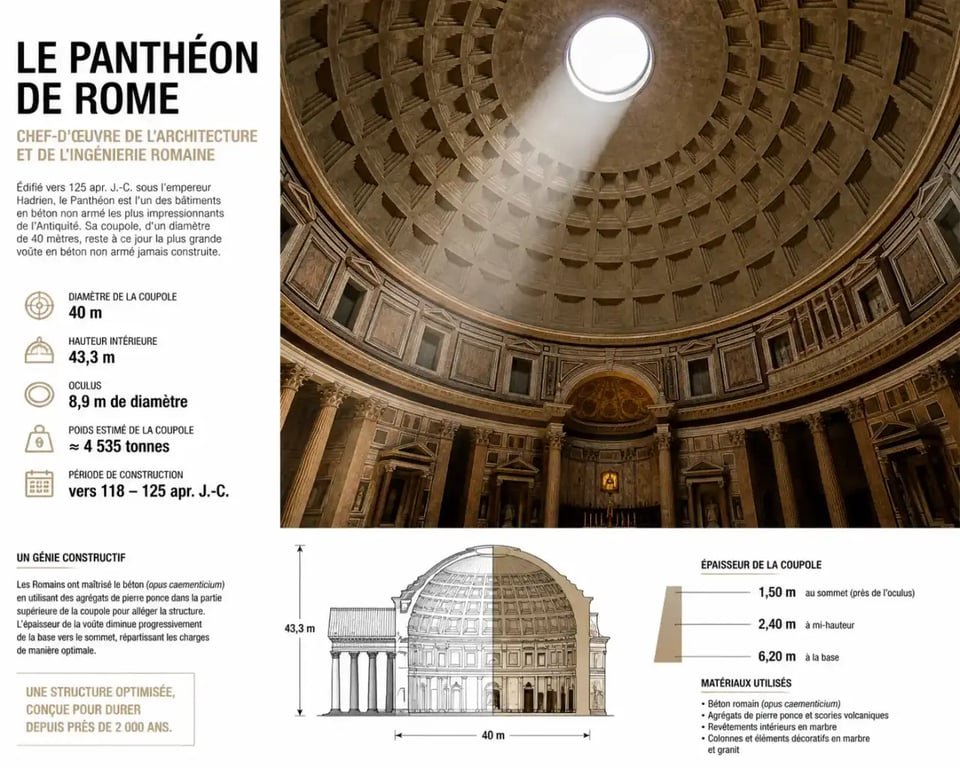

Le Panthéon de Rome reste l'exemple le plus spectaculaire : sa coupole, achevée au IIe siècle, mesure environ 40 mètres de diamètre et demeure à ce jour la plus grande coupole en béton non armé du monde. Pour la construire, les Romains ont eu recours à un béton dont la densité des granulats diminuait progressivement vers le sommet, avec des caementa plus légers en pierre ponce dans les parties hautes, une astuce d'ingénierie qui allège la structure sans sacrifier sa résistance.

Le Colisée, les thermes impériaux et une grande partie du réseau d'aqueducs romains reposent également sur cette technique. Certains de ces aqueducs continuent d'ailleurs à alimenter des fontaines en Italie aujourd'hui. Le Pont du Gard, bien que construit selon une technique légèrement différente reposant davantage sur la pierre taillée, illustre la même maîtrise du génie civil romain qui a permis à ces ouvrages de traverser deux millénaires quasiment intacts.

Béton romain contre béton moderne : qui gagne vraiment ?

Il serait tentant de conclure que le béton romain est simplement "meilleur" que le béton moderne, mais la réalité est plus nuancée. Chaque matériau répond à des besoins et des contraintes différents.

Les vraies limites du béton romain

Le béton romain souffre d'une faible résistance en traction, ce qui le rend inadapté aux structures modernes soumises à des charges dynamiques importantes, comme les ponts autoroutiers ou les gratte-ciel. Sa dépendance aux matériaux locaux, notamment à la disponibilité d'une pouzzolane de qualité, rendait aussi son résultat moins prévisible d'une région à l'autre de l'Empire. Enfin, son temps de prise beaucoup plus lent que le béton armé actuel, avec une résistance qui continue d'évoluer plusieurs mois après le coulage, le rend peu compatible avec les cadences de chantier d'aujourd'hui.

Ce que le béton moderne a sacrifié en route

À l'inverse, le béton moderne, standardisé depuis son industrialisation au XIXe siècle, offre une résistance en traction bien supérieure grâce à l'armature métallique, une mise en œuvre rapide et un résultat homogène quel que soit le chantier. Mais cette performance a un coût : la production de ciment Portland représente aujourd'hui environ 8 % des émissions mondiales de gaz à effet de serre, un chiffre qui pousse une partie du secteur du bâtiment à regarder à nouveau vers les principes du béton antique.

Pourquoi cette technique a-t-elle disparu, et comment revient-elle aujourd'hui ?

Le savoir-faire du béton romain s'est progressivement perdu après la chute de l'Empire romain, notamment au Moyen Âge, quand l'approvisionnement en pouzzolane et le coût de la cuisson de la chaux à grande échelle sont devenus difficiles à maintenir dans un contexte de fragmentation politique et économique. La technique a été redécouverte à la Renaissance par des architectes et ingénieurs curieux des méthodes antiques, avant de connaître un véritable essor industriel au XIXe siècle avec la mise au point du ciment Portland moderne, largement inspiré des propriétés hydrauliques observées dans les mortiers romains.

Des solutions concrètes pour s'en inspirer aujourd'hui

Sur le terrain, des fabricants proposent désormais des produits directement issus de cette logique pouzzolanique. C'est le cas de la pouzzolane en granulat, utilisée en épaisseur minimale de 15 centimètres pour des dalles, avec une résistance à la compression avoisinant 3 MPa à 28 jours et qui peut doubler, voire tripler, à 120 jours à mesure que la prise se poursuit. La chaux pouzzolanique, de son côté, est employée pour les soubassements, où sa bonne résistance à l'humidité et sa perméabilité à la vapeur d'eau en font une alternative intéressante à des solutions plus rigides et moins respirantes.

Pour les particuliers et professionnels engagés dans une démarche de construction ou de rénovation plus écologique, ces matériaux offrent un compromis réaliste : ils ne remplaceront pas le béton armé sur une charpente de pont, mais ils trouvent parfaitement leur place sur des dalles de terrasse, des soubassements ou des projets de rénovation patrimoniale où la respirabilité du mur prime sur la résistance en traction pure.
